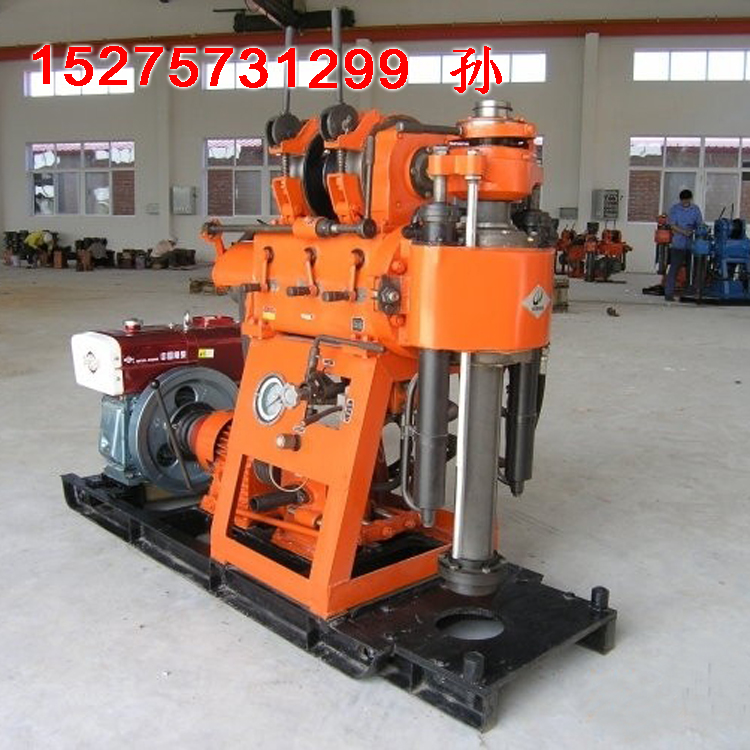

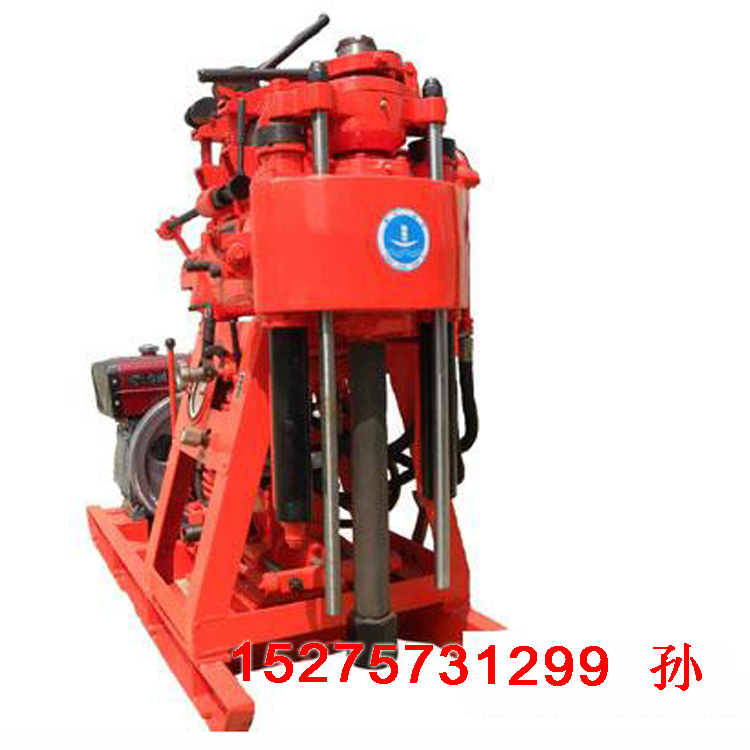

供應京探XY-1A-4高速工程勘探巖層取芯水井鉆機原廠直銷巖心鉆機

XY-1A-4型鉆機是在XY-1A型鉆機的基礎上根據客戶要求，增加泥漿泵改制而成的，是一種油壓給進的高速帶水泵輕便鉆機。
鉆機用途及適用范圍
1.主要用于固體礦床的普查勘探及工程地質勘察等鉆孔，各種混凝土結構的檢查孔。

2.可根據地層的不同選用金剛石、合金及鋼粒等鉆頭進行鉆進。
3.當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為100m和180m，最深
不得超過各鉆進深度的110%，額定開孔直徑為110mm，最大開孔直徑允許為150mm。

鉆機特點
1.具有油壓給進機構，提高鉆進效率，減輕工人勞動強度。
2.鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，操作方便，安全可靠。
3.配有孔底壓力計指示壓力便于掌握孔內情況。
4.手柄集中操作方便。
5.鉆機結構緊湊，體積小，重量輕，分解性強，便于搬遷，適合于平原或山區工作。
2.技術規格
鉆機基本參數
項目      單位  數值

鉆進深度     m   100、180
鉆桿直徑    mm   42、43
終孔直徑    mm   75、46
最大開孔直徑 mm  150
鉆孔傾角（°）    90°～75°
鉆機外形尺寸(L×B×H)  mm   1700×780×1274
鉆機重量（動力機除外） Kg   490

立軸基本參數

項目 單位  數值

立軸轉速（五檔） r/min   1010、790、470、295、140

立軸行程  mm    450

立軸空載向上最大移動速度  m/min    3

立軸空載向下最大移動速度  m/min    4

立軸最大給進力   KN   15

立軸最大起重力  KN    25

立軸最大輸出轉矩  KN?m   0.5

卷揚機基本參
項目  單位  數值
最大提長能力（單繩） KN  11
卷筒轉速   r/min   121、76、36、
卷筒圓線速度（二層） m/s  1.05、0.66、0.31
卷筒直徑  mm   140
鋼絲繩直徑  mm   9.3
鋼絲繩容重  m   35
抱閘直徑  mm  252
閘帶寬度  mm   50

水泵基本參數

 項目    單位    數值

 類型………………………………………………...............……………臥式單缸雙作用

最大排量…………………………… L/min  …………………………...…  95(77)

最大許用壓力…………………………Mpa …………………………………1.2

工作壓力………………………………Mpa ……………………………..……0.7

沖程次數………………………………次/min  ………………………...…120(96)

缸套直徑………………………………mm  ………………………………… 80

 活塞行程………………………………mm ………………………………… 100

動力機基本參數
項目……………………………......…單位………………………………數值
柴油機
型號……………………………………………………………….......... S1100A2(常柴)
功率…………………………………... KW… …………………………… 10.3
額定轉速……………………………. r/min ………………………… 2200
電動機
型號…………………………………………………………….......……Y160M－4
額定功率…………………………..… KW ……………………...…… 11
額定轉速…………………………..… r/min ………………………… 1460
